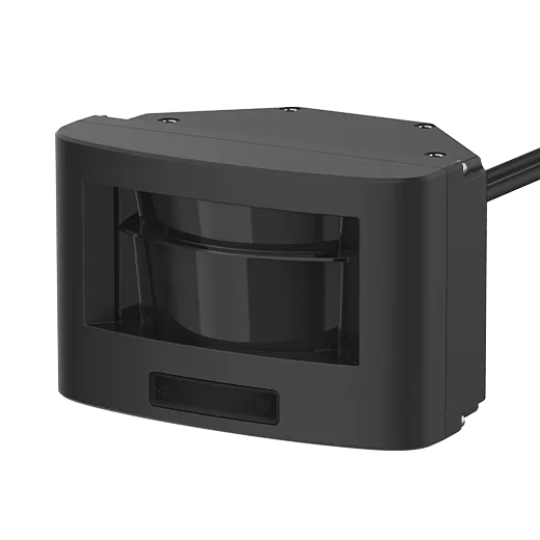

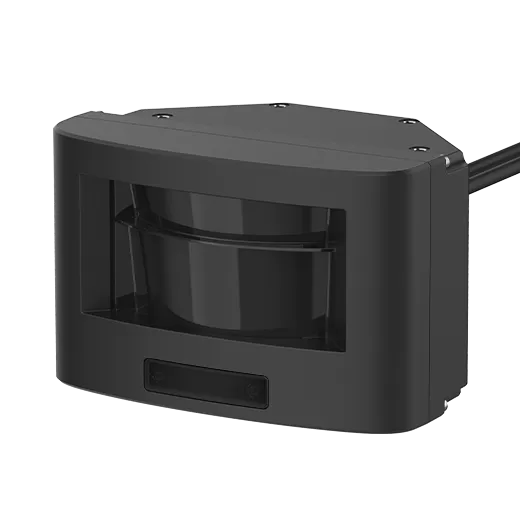

Cảm biến LiDAR Autonics LSE3-4A5R2-ET

Laser dùng để phát hiện trạng thái phát	Laser hồng ngoại: 1
Phát ra lớp property_Laser	LỚP 1
Phát ra thuộc tính_ Dải bước sóng	905nm
Phát ra property_Max. công suất đầu ra xung	80W
Laser dùng trong lắp đặt trạng thái phát	Ánh sáng laser có thể nhìn thấy được: 3
Phát ra lớp property_Laser	CLASS 3R
Phát ra thuộc tính_ Dải bước sóng	650 nm
Phát ra property_Max. công suất đầu ra xung	4 mW
Tối thiểu kích thước của mục tiêu quét	Khoảng cách phát hiện 3m : 2,1×2,1×2,1 cm, Khoảng cách phát hiện 5m : 3,5×3,5×3,5 cm
Scanning frequency	15 Hz
Thời gian đáp ứng	20 đến 80ms + thời gian giám sát
Khu giám sát	0.3×0.3 ~ 5.6×5.6 m
Độ phân giải góc	0.4°
Góc khẩu độ	90°
Phản xạ đối tượng	Min. 2%
Tiêu chuẩn đường sắt Hàn Quốc	KRS SG 0068
Trọng lượng	≈ 0.9 kg (≈ 1.1 kg)
Nguồn cấp	10 ~ 35 VDC
Nguồn tiêu thụ	＜ 10 W
Ngõ vào	Photocoupler input: 1 H: ≥ 8 - 30 VDC, L: ≤ 3 VDC
Ngõ ra	Ngõ vào relay photoMOS: 2 Tải điện trở: 35 VDC/ 24 VAC~, ≤ 80 mA
Rung động	Max. 2G (18.7m/s²)
Va chạm	30G/18ms
Môi trường_Ánh sáng xung quanh	≤ 100,000 lx
Môi trường_Nhiệt độ xung quanh	-30 đến 60 ℃, bảo quản: -30 ~ 70 ℃ (không đóng băng hoặc ngưng tụ)
Môi trường_Độ ẩm xung quanh	0 đến 95 %RH, bảo quản: 0 đến 95 %RH (không đóng băng hoặc ngưng tụ)
Cấu trúc bảo vệ	IP67 (tiêu chuẩn IEC)
Cáp_Power, I / O	Ø 5 mm, 8 dây, 5 m
Cáp_Ethernet	5 mm, 4 dây, 3 m, dây shield, giắc cắm RJ45
Cốt lõi	AWG26 (0.16 mm, 7 lõi), đường kính cách điện bên ngoài: Ø 1 mm
Chất liệu	Hộp: AL, Window: PC
Phương thức giao tiếp	Ethernet
Bán riêng	Giá đỡ chính: BK-LSE3, Giá đỡ phụ: BK-LSE2-SUB
Chương trình thành phần	atLidar (chương trình quét laser)

Laser dùng để phát hiện trạng thái phát

Laser hồng ngoại: 1

Phát ra lớp property_Laser

LỚP 1

Phát ra thuộc tính_ Dải bước sóng

905nm

Phát ra property_Max. công suất đầu ra xung

80W

Laser dùng trong lắp đặt trạng thái phát

Ánh sáng laser có thể nhìn thấy được: 3

Phát ra lớp property_Laser

CLASS 3R

Phát ra thuộc tính_ Dải bước sóng

650 nm

Phát ra property_Max. công suất đầu ra xung

4 mW

Tối thiểu kích thước của mục tiêu quét

Khoảng cách phát hiện 3m : 2,1×2,1×2,1 cm, Khoảng cách phát hiện 5m : 3,5×3,5×3,5 cm

Scanning frequency

15 Hz

Thời gian đáp ứng

20 đến 80ms + thời gian giám sát

Khu giám sát

0.3×0.3 ~ 5.6×5.6 m

Độ phân giải góc

0.4°

Góc khẩu độ

90°

Phản xạ đối tượng

Min. 2%

Tiêu chuẩn đường sắt Hàn Quốc

KRS SG 0068

Trọng lượng

≈ 0.9 kg (≈ 1.1 kg)

Nguồn cấp

10 ~ 35 VDC

Nguồn tiêu thụ

＜ 10 W

Ngõ vào

Photocoupler input: 1
H: ≥ 8 - 30 VDC

, L: ≤ 3 VDC

Ngõ ra

Ngõ vào relay photoMOS: 2
Tải điện trở: 35 VDC

/ 24 VAC~, ≤ 80 mA

Rung động

Max. 2G (18.7m/s²)

Va chạm

30G/18ms

Môi trường_Ánh sáng xung quanh

≤ 100,000 lx

Môi trường_Nhiệt độ xung quanh

-30 đến 60 ℃, bảo quản: -30 ~ 70 ℃ (không đóng băng hoặc ngưng tụ)

Môi trường_Độ ẩm xung quanh

0 đến 95 %RH, bảo quản: 0 đến 95 %RH (không đóng băng hoặc ngưng tụ)

Cấu trúc bảo vệ

IP67 (tiêu chuẩn IEC)

Cáp_Power, I / O

Ø 5 mm, 8 dây, 5 m

Cáp_Ethernet

5 mm, 4 dây, 3 m, dây shield, giắc cắm RJ45

Cốt lõi

AWG26 (0.16 mm, 7 lõi), đường kính cách điện bên ngoài: Ø 1 mm

Chất liệu

Hộp: AL, Window: PC

Phương thức giao tiếp

Ethernet

Bán riêng

Giá đỡ chính: BK-LSE3, Giá đỡ phụ: BK-LSE2-SUB

Chương trình thành phần

atLidar (chương trình quét laser)
